M1-M2-M3 Bias Network의 동작 원리, OP 검증, 전압이득 및 Bode 해석

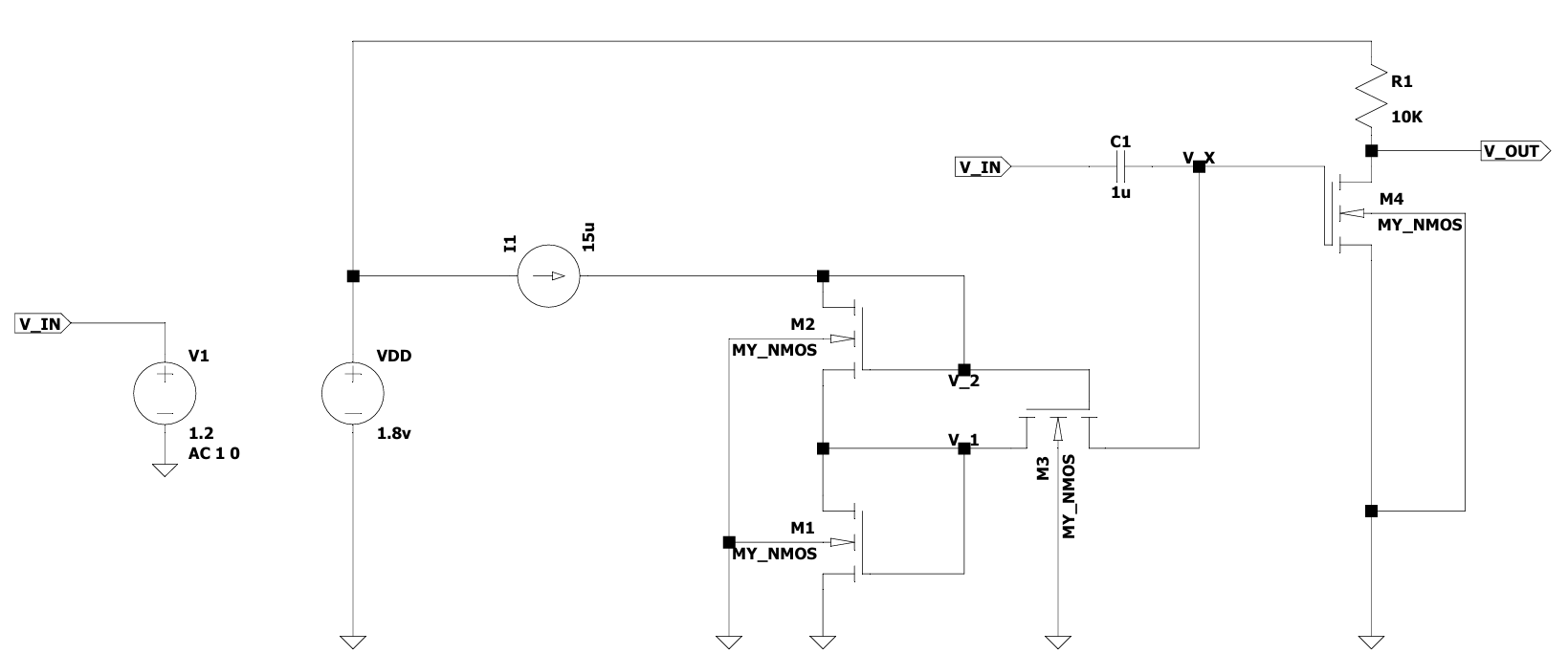

이 회로는 M1-M2-M3가 M4의 gate DC bias를 생성/전달하고, C1이 AC 신호만 VX에 결합하며, M4+R1이 실제 Common-Source 증폭을 수행하는 구조이다.

 2. 현재 테스트 조건과 핵심 결과

3. 회로를 3개의 블록으로 분해해서 보기

4. Bias Network 상세: M1 → M2 → M3

4.1 M1 — 기준전류를 기준전압 V1으로 바꾸는 소자

M1은 gate와 drain이 V1에 묶인 diode-connected NMOS이다. Source가 GND이므로 VGS1 = V1이다. I1이 15 µA를 강제로 흘리면 M1은 그 전류를 흘리는 데 필요한 VGS를 스스로 형성한다.

VGS1 = V1 = 0.821481 V

VOV1 = VGS1 - VTH = 0.821481 - 0.700 = 0.121481 V

4.2 M2 — M3를 구동하기 위한 두 번째 VGS를 쌓는 소자

M2 역시 diode-connected이며 M1과 같은 branch에 직렬로 존재한다. 따라서 I1 = ID1 = ID2 = 15 µA이다. M1과 M2가 동일한 device/model/size라면 같은 전류를 흘릴 때 필요한 VGS도 거의 같아진다.

VGS2 = V2 - V1 = 1.64296 - 0.821481 = 0.821479 V ≈ VGS1

V2 = V1 + VGS2 ≈ 2·VGS ≈ 1.643 V

즉 V2는 “증폭용 출력”이 아니라 M3 gate에 제공되는 boosted bias voltage이다. M3가 NMOS pass device로 V1 수준의 전압을 VX에 전달하려면 gate가 VX보다 충분히 높아야 한다.

4.3 M3 — source follower가 아니라 “biased MOS pass / bias-feed device”

M3는 전형적인 source follower 증폭단으로 보는 것보다 V1과 VX 사이를 연결하는 biased NMOS pass device로 보는 것이 정확하다. Gate는 V2로 구동되고 channel 양단은 V1과 VX에 연결된다.

5. 왜 V_X가 정확히 V_1과 같은가?

현재 OP에서 가장 눈에 띄는 결과는 V1 = VX = 0.821481 V이다. 이것은 우연이 아니라 VX node의 DC KCL과 M3의 ON 상태가 만든 평형점이다.

1.   DC에서 C1은 open이므로 I(C1) ≈ 0 A이다. 실제 OP도 -3.8×10^-19 A로 사실상 0이다.

2.   M4 gate의 DC conduction current 역시 IG4 = 0 A이다.

3.   따라서 VX node가 steady state에서 요구하는 DC current는 거의 0이다.

4.   M3는 VGS3 ≈ V2 - VX = 0.82148 V > VTH = 0.7 V이므로 ON 상태이다.

5.   ON된 M3의 작은 VDS 영역에서 ID3는 대략 VDS3에 비례한다. VX node에서 ID3 ≈ 0이어야 하므로 VDS3 ≈ 0이 된다.

6.   따라서 V1 - VX ≈ 0, 즉 VX ≈ V1이 최종 DC equilibrium이 된다.

I_D3 ≈ β·(VGS3 - VTH)·VDS3  →  I_D3 ≈ 0 & VOV3 > 0  →  VDS3 ≈ 0  →  VX ≈ V1

6. M3가 있을 때와 없을 때: 대신호 / 소신호 비교

6.1 M3 대신 큰 저항을 쓰는 대안

V1과 VX 사이에 100 kΩ~1 MΩ 수준의 RBIAS를 두면 DC에서는 M4 gate current가 거의 0이므로 VX ≈ V1을 유지하면서 AC에서는 bias network loading을 크게 줄일 수 있다. 다만 on-chip에서 큰 저항은 면적을 많이 차지하고 PVT/TC가 존재한다.

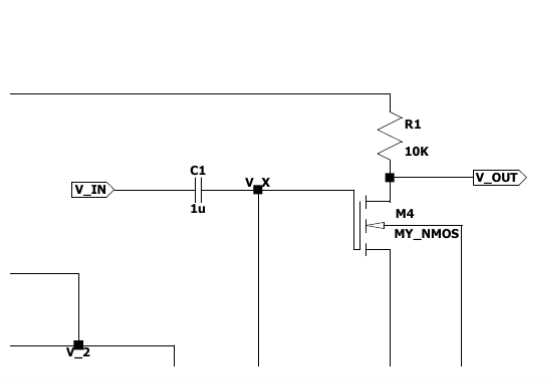

7. M4 + R1: 실제 Common-Source 증폭단

M4의 source는 GND, gate는 VX, drain은 VOUT이므로 전형적인 NMOS common-source 구조이다. R1은 drain current 변화를 output voltage로 변환하는 저항성 load이다.

VOUT = VDD - ID4·R1

현재 OP에서는 (1.8 V - 1.64756 V)/10 kΩ = 15.2440 µA로, OP의 ID4 = 15.2439 µA와 일치한다.

7.1 전압이득 손계산

Level-1 MOS의 1차 근사에서 M4의 overdrive와 transconductance를 OP 값으로 계산하면 다음과 같다.

VOV4 = VGS4 - VTH = 0.821481 - 0.700 = 0.121481 V

gm4 ≈ 2·ID4/VOV4 = 0.2510 mS

ro4 ≈ 1/(λ·ID4) = 3.280 MΩ

Av ≈ -gm4·(R1 || ro4) = -2.5020 V/V

|Av|dB = 20·log10(2.5020) = 7.9659 dB

7.2 R1의 역할과 trade-off

현재 VOUT,Q = 1.648 V로 VDD까지의 위쪽 여유가 약 152.4 mV뿐이다. 즉 현재 testbench는 gain 검증에는 적합하지만 대칭 출력 swing을 목표로 한다면 R1과 I1을 다시 최적화해야 한다.

8. Operating Point 검증

8.1 Headroom 관점에서 V2 확인

현재 V2 = 1.64296 V이므로 VDD = 1.8 V보다 157.0 mV 낮다. ideal current source I1을 사용하는 LTspice에서는 정상 OP가 형성된다.

8.2 M1/M2가 같은 VGS를 만드는 이유

VGS2가 V1과 같아지는 이유는 V1이 M2를 강제로 정하기 때문이 아니다. 인과관계는 “같은 device + 같은 drain current → 같은 VGS”이다. M1의 source가 GND이므로 VGS1 = V1이 되고, 결과적으로 VGS2 ≈ VGS1 = V1처럼 보이는 것이다.

ID1 = ID2,  β1 = β2,  VTH1 = VTH2  →  VGS1 ≈ VGS2

VGS1 = V1  →  VGS2 ≈ V1  →  V2 = V1 + VGS2 ≈ 2V1

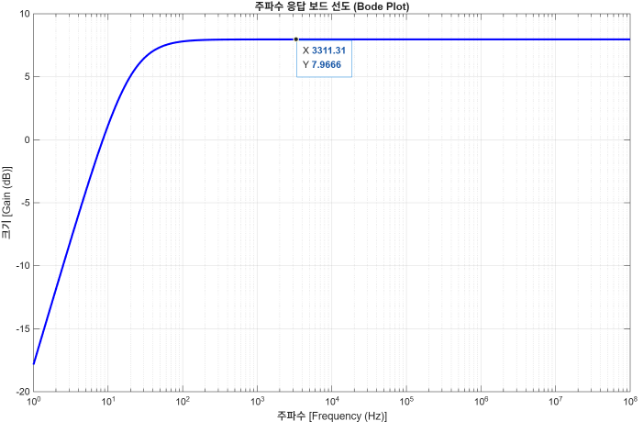

9. Bode Plot 해석: 7.97 dB gain과 약 20 Hz lower cutoff

고주파 쪽 flat region의 gain은 약 7.9666 dB이며 이는 전압비 2.502 V/V에 해당한다. 저주파에서는 C1의 impedance가 커져 신호가 VX에 충분히 전달되지 않아 gain이 감소한다.

9.1 -3 dB 주파수의 의미

이 회로의 midband gain이 7.9666 dB이므로 -3 dB 기준은 4.9666 dB이다. 제공된 그래프에서 이 값에 도달하는 lower cutoff는 약 19.8 Hz로 읽힌다.

G(-3dB) = 7.9666 - 3 = 4.9666 dB

-3 dB는 “gain이 -3 dB가 되는 주파수”가 아니라, 정상 midband gain보다 3 dB 감소한 지점이라는 의미이다. 전압비로는 약 0.707배가 된 지점이다.

9.2 C1 + bias network의 등가저항을 역산

1차 high-pass 근사로 lower cutoff를 이용하면 VX에서 bias network를 바라본 effective resistance를 추정할 수 있다.

REQ ≈ 1/(2π·fL·C1) = 1/(2π·19.8·1 µF) ≈ 8.02 kΩ

이 값은 M3 하나의 단순 저항이 아니라 M3와 M1/M2 bias network의 small-signal 경로가 합쳐진 결과로 해석해야 한다. 즉 Bode plot을 통해 M3의 AC loading이 실제로 존재한다는 사실을 수치로 확인할 수 있다.

9.3 왜 100 MHz까지 평평해 보이는가?

10. Phase는 무엇을 확인하는가?

Gain이 “얼마나 증폭하는가”를 말한다면 phase는 “입력 sine wave와 출력 sine wave의 시간적 관계가 주파수에 따라 어떻게 변하는가”를 보여준다.

10.1 LTspice에서 phase 확인

Gain과 phase는 pane을 분리해서 보는 것을 권장한다. CS는 반전단이므로 midband phase가 ±180° 근처로 표시될 수 있으며, +180°와 -180° 사이의 phase wrapping은 실제 발진이 아니다.

10.2 제공 MATLAB 코드의 현재 상태

제공된 MATLAB 스크립트는 CSV에서 frequency, dB, phase를 파싱할 수 있도록 작성되어 있지만 phase plot 부분은 현재 주석 처리되어 있다. 따라서 포트폴리오 최종판에서는 phase plot을 활성화하거나 LTspice/Spectre에서 직접 export하는 것이 좋다.

11. LTspice 검증 플로우

11.1 OP — 먼저 DC operating point를 확정

ﾷ V1, V2, VX, VOUT를 확인한다.

ﾷ ID1, ID2, ID3, ID4와 C1 DC current를 확인한다.

ﾷ M4: VDS > VOV인지 확인하여 saturation을 판정한다.

ﾷ V2가 VDD에 너무 가까운지 확인하여 I1 current-source headroom을 점검한다.

11.2 DC sweep — I1 변화가 bias network에 미치는 영향

Plot 권장: V(v_1), V(v_2), V(v_x), V(v_out), Id(M4). I1 증가 시 VGS/V2가 증가하여 M3 gate-boost headroom은 악화되고, 반대로 gm과 M4 current는 증가한다. 즉 I1은 gain, headroom, output Q-point를 동시에 움직이는 핵심 설계 knob이다.

11.3 AC — 전체 / bias path / CS stage를 분리

11.4 M3의 효과를 직접 증명하는 A/B/C simulation

12. M1, M2, M3를 하나씩 없애면 어떻게 되는가?

13. 왜 저항/다이오드가 아니라 MOS를 사용했는가?

따라서 MOS가 “무조건 더 좋다”가 아니라, 이 회로는 MOS-only bias를 통해 transistor tracking을 얻는 대신 headroom과 AC loading을 지불하는 구조이다.

14. 설계 Trade-off 요약

15. PDK / Cadence Spectre 이전 시 반드시 바뀌는 점

ﾷ 현재 ideal I1을 실제 PMOS current source/current mirror로 교체하고 compliance를 검증한다.

ﾷ M1/M2/M3의 body effect를 실제 PDK VTH/VSB로 확인한다. 현재 단순 model은 이 영향을 현실적으로 표현하지 못한다.

ﾷ C1 = 1 µF는 on-chip 구현이 비현실적이므로 target fL과 허용 면적에 맞춰 재설계하거나 off-chip coupling을 고려한다.

ﾷ AC: gain/phase/fL/fH를 PDK parasitic 포함 상태로 다시 측정한다.

ﾷ Feedback OTA로 확장될 때는 Spectre stb로 loop gain/UGF/PM을 측정한다. 단순 CS 단계에는 PM을 억지로 부여하지 않는다.

ﾷ Corners: TT/FF/SS + VDD + temperature를 조합해 V1/V2/VX/VOUT, gain, fL, current를 확인한다.

ﾷ Monte Carlo: M1/M2/M4 matching, R1 variation, VTH mismatch에 따른 bias current/gain 분산을 확인한다.

ﾷ Layout 이후 PEX에서 R1 routing, VX high-impedance node parasitic, M4 drain capacitance, substrate coupling을 재검증한다.

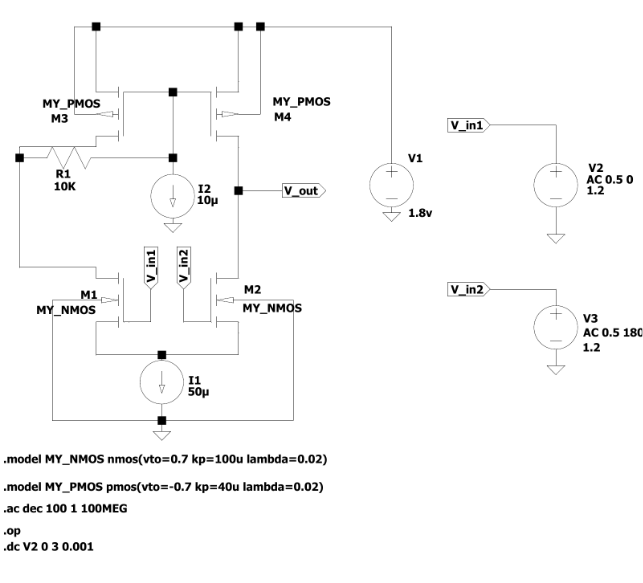

16. Tape-out 관점 체크포인트

Signal flow / power flow

ﾷ Signal flow: V_in1/V_in2 → M1/M2 differential pair → drain-current difference → PMOS load M3/M4 → V_out.

ﾷ Power flow: VDD(1.8 V) → M3/M4 → M1/M2 및 level-shift branch → I1/I2 → GND.

ﾷ Bias path: I1이 differential pair 총 전류를 50 µA로 설정하고, I2가 R1을 통해 10 µA를 끌어 gate level shift를 생성한다.

ﾷ M3/M4의 source와 bulk는 VDD에 연결되어 PMOS body effect를 최소화한 이상화 구조다.

소자별 역할

핵심 식

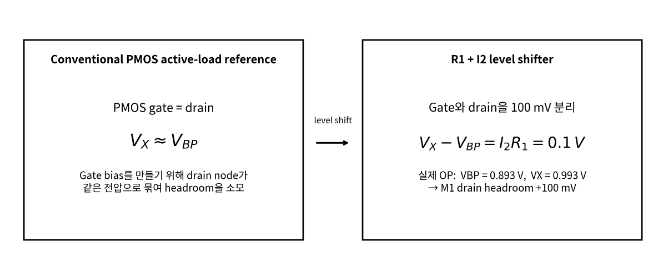

물리적 의미: PMOS gate bias V_BP는 낮게 유지하면서 reference drain V_X를 100 mV 더 높일 수 있다. 이 100 mV는 M1의 VDS에 그대로 추가되어 NMOS saturation margin을 개선한다.

회로 목적 · 동작 원리 · large-signal transfer curve · 물탱크 비유

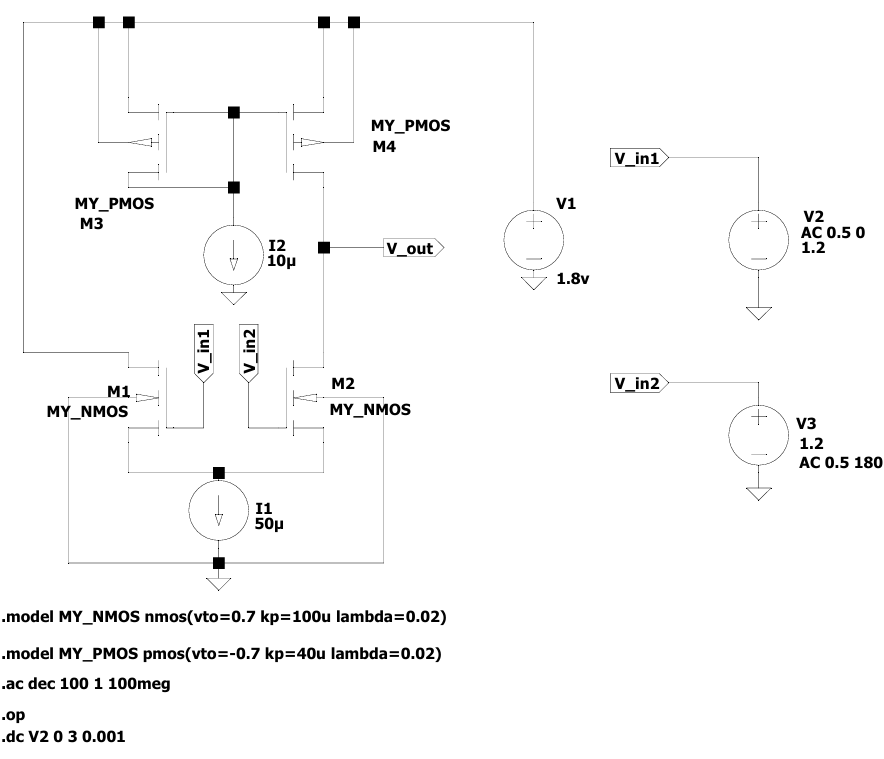

 1. 회로 한눈에 보기

Five-Transistor OTA는 가장 대표적인 CMOS 아날로그 증폭기 구조 중 하나다. 입력 차동쌍 NMOS 2개와, PMOS 능동부하 2개, 그리고 tail current source 1개로 이루어져 있기 때문에 ‘5-transistor OTA’라고 부른다.

2. 이 회로의 목적

• 두 입력 Vin1, Vin2의 차이를 감지한다.

• 차이 전압 Vid = Vin1 − Vin2를 전류 분배(current steering)로 바꾼다.

• 그 전류 변화를 단일 출력 전압 Vout으로 변환한다.

• 입력이 작을 때는 증폭기로, 입력이 매우 클 때는 포화된 비선형 전달 특성을 보인다.

3. 회로도 설명

회로는 아래와 같이 해석하면 가장 이해하기 쉽다. M1과 M2는 차동쌍이며, 두 소자는 tail current I1을 서로 나누어 가진다. M3는 다이오드 연결되어 PMOS current mirror 기준을 만들고, M4는 그 기준을 받아 출력 노드에 전류를 공급하는 능동 부하 역할을 한다. 결국 Vout은 ‘위쪽 M4가 밀어주는 전류’와 ‘아래쪽 M2가 끌어내리는 전류’의 균형으로 결정된다.

4. 대신호 모델에서 보는 핵심 변수

대신호 모델에서는 입력 두 개를 각각 따로 보기보다, 두 입력의 차이인 Vid를 본다.

Vid가 음수이면 Vin1 < Vin2이고, Vid가 양수이면 Vin1 > Vin2이다. 이때 출력 Vout이 어떻게 변하는지를 그린 것이 large-signal transfer characteristic이다.

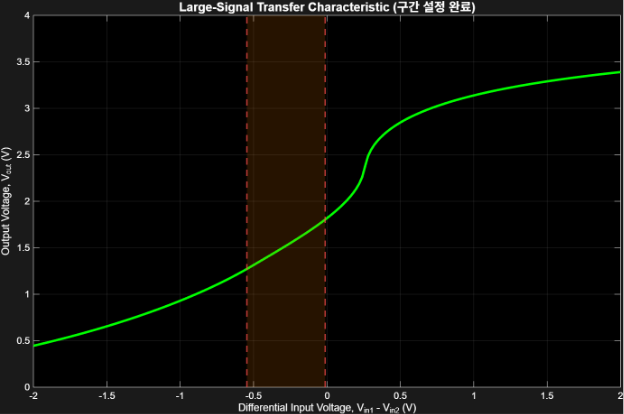

5. 그래프 읽는 법

그래프의 x축은 differential input voltage, 즉 Vid = Vin1 − Vin2이고, y축은 출력 전압 Vout이다. 전체 곡선은 완전히 직선이 아니라 S자 형태를 보인다. 이는 OTA가 모든 입력 범위에서 선형 증폭기가 아니기 때문이다.

• 왼쪽 끝: Vid가 매우 음수 → 한쪽 트랜지스터가 거의 모든 전류를 가져가며 출력이 낮은 영역으로 포화

• 가운데 근처: 두 트랜지스터가 전류를 나눠 가지는 전이 영역 → 출력 변화가 가장 민감

• 오른쪽 끝: Vid가 매우 양수 → 반대편 트랜지스터가 거의 모든 전류를 가져가며 출력이 높은 영역으로 포화

6. Vid 변화에 따른 동작 단계

6.1 Vin1이 Vin2보다 매우 작을 때 (Vid ≪ 0)

이때는 오른쪽 입력 M2가 매우 강하게 켜져 tail current 대부분을 가져간다. 출력 노드에서는 M2가 아래쪽으로 강하게 당기고 있으므로 Vout은 낮게 유지된다. 즉, 물을 빼는 밸브가 크게 열린 것처럼 출력이 낮은 쪽에 포화된다.

6.2 Vin1이 Vin2보다 작을 때 (Vid < 0)

M2가 여전히 우세하지만, Vid가 0에 가까워질수록 M1도 점점 켜지기 시작한다. 그러면 M2가 가져가던 전류가 조금 줄고, Vout은 천천히 상승한다. 그래프에서 왼쪽 아래에서 중앙으로 올라오는 완만한 구간이 바로 이 영역이다.

6.3 Vin1 = Vin2일 때 (Vid = 0)

대칭 구조라면 M1과 M2는 거의 같은 전류를 흘린다. 즉 tail current가 거의 절반씩 나뉜다. 이때 출력은 중간 수준의 바이어스 점에 형성된다. 이 주변이 소신호 해석에서 보통 선형 증폭기로 다루는 중심 동작점이다.

6.4 Vin1이 Vin2보다 클 때 (Vid > 0)

이제 M1이 더 강하게 켜지고, M2 전류는 감소한다. 출력 노드 Vout에서는 아래로 끌어내리는 힘(M2)이 약해지므로, 위에서 공급하는 M4의 전류 효과가 상대적으로 커진다. 그 결과 Vout이 빠르게 상승한다. 그래프에서 가장 기울기가 큰 고이득 구간이 바로 이 부분이다.

6.5 Vin1이 Vin2보다 매우 클 때 (Vid ≫ 0)

M1이 tail current 대부분을 차지하면 M2는 거의 꺼진 상태에 가까워진다. 그러면 출력 노드는 더 이상 크게 변하지 못하고 상단 전압 근처에서 포화된다. 그래프 오른쪽 끝이 점점 완만해지는 이유가 이것이다.

7. 왜 S자 모양인가?

대신호 전달 특성이 S자처럼 보이는 이유는 차동쌍의 전류 분배가 완전히 선형이 아니기 때문이다. 입력이 한쪽으로 크게 치우치면 한 트랜지스터가 대부분의 전류를 가져가고, 반대쪽은 거의 꺼진다. 반대로 중앙에서는 두 트랜지스터가 전류를 나눠 가지며 출력이 가장 민감하게 변한다.

• 양끝에서는 포화(saturation)처럼 보이는 완만한 영역

• 중앙에서는 전류 재분배가 활발한 급변 영역

• 그래서 전체적으로 low saturation → transition → high saturation의 형태가 된다.

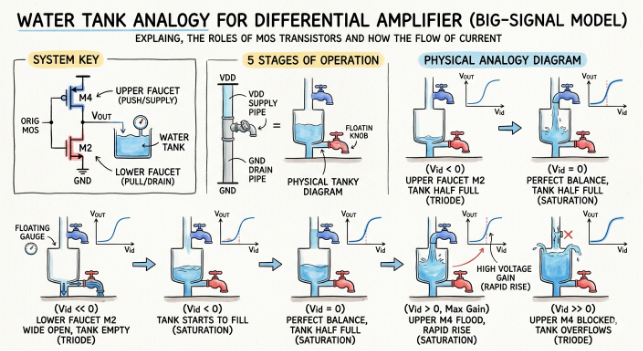

8. 물탱크 비유로 이해하기

업로드한 이미지는 OTA 출력을 물탱크로 비유해 매우 직관적으로 설명한다. 위쪽 파란 수도꼭지는 M4가 위에서 공급하는 전류를, 아래쪽 빨간 수도꼭지는 M2가 아래로 빼내는 전류를 의미한다. 탱크 안의 물 높이가 바로 출력 전압 Vout에 해당한다.

8.1 물탱크 단계별 해석

• Vid ≪ 0: 아래쪽 배수 밸브(M2)가 크게 열려 탱크의 물이 많이 빠지므로 수위(Vout)가 낮다.

• Vid < 0: 배수는 여전히 강하지만 조금씩 약해져 수위가 천천히 올라간다.

• Vid = 0: 공급과 배수가 균형을 이뤄 탱크 수위가 중간에 안정된다.

• Vid > 0: 배수는 약해지고 위쪽 공급(M4)의 영향이 커져 수위가 빠르게 상승한다.

• Vid ≫ 0: 탱크가 거의 가득 차서 더 이상 수위가 크게 오르지 못하고 높은 수위에서 포화된다.

부록 A. 참고: 업로드한 LTspice NET

Five_Transistor_OTA.net

부록 B. 그래프를 그린 MATLAB 스크립트

Five_Transistor_OTA_Large_signalmodel.m

독립 바이어스 PMOS 전류원 부하 · DC Sweep · AC Gain · MATLAB 후처리

용어에 대한 주의 본 문서에서는 사용자가 정한 ‘수동소자가 있는 차동쌍’이라는 프로젝트 표현을 유지한다. 다만 물리적으로 M3/M4는 PMOS 능동소자다. 또한 이 회로는 M1 전류를 M3/M4가 출력으로 복사하는 전형적인 능동 전류미러 부하가 아니라, I2가 M3에 기준전류를 강제해 M4의 게이트 바이어스를 독립적으로 만드는 current-source load 구조다.

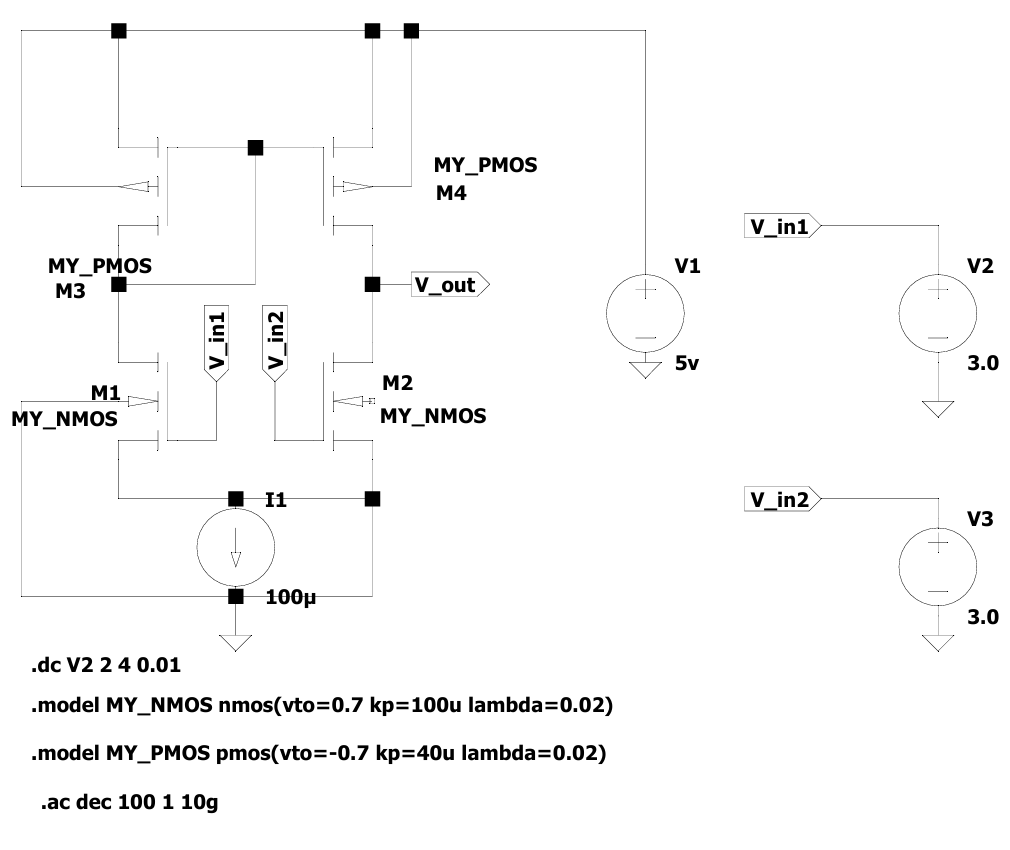

1. NET 설정값부터 이해하기

회로를 설명할 때는 그래프보다 먼저 NET의 각 줄이 어떤 물리적 의미를 갖는지 확인해야 한다. 현재 회로는 VDD=5 V, tail current I1=100 µA, PMOS 기준전류 I2=100 µA, VIN2=2 V를 기준으로 하고 VIN1을 DC sweep 또는 AC 입력으로 사용한다.

 LTspice NET

1.1 사용자 정의 MOS 모델

실제로 M1~M4가 참조하는 모델

2. 회로의 목적과 각 소자의 역할

목적은 VIN1과 VIN2의 전압 차이를 M1/M2의 전류 분배(current steering)로 바꾸고, M2와 M4가 만나는 V_out에서 그 전류 변화를 전압 변화로 변환하는 것이다. 즉 differential input을 single-ended output으로 바꾸는 학습용 증폭기다.

 3. DC 동작 순서와 전류 흐름

3.1 I2 → M3 → N002 → M4 순서

M3는 gate와 drain이 N002에 묶인 diode-connected PMOS다. I2가 100 µA를 아래로 당기므로 M3는 그 전류를 흘릴 수 있을 때까지 N002를 자동으로 조정한다.

3.2 I1이 M1/M2의 합전류를 고정

I1=100 µA이므로 두 NMOS가 정상영역에 있을 때 ID1+ID2≈100 µA다. VIN1이 올라가 ID1이 증가하면 같은 만큼 ID2가 감소한다.

 4. 전압이득을 구하는 세 가지 방법

4.1 DC transfer curve의 접선 기울기

그래프에 표시된 두 점 (1.694 V, 3.95098 V)와 (1.735 V, 4.66378 V)를 연결한 평균 기울기는 17.385 V/V = 24.80 dB다. 이것은 41 mV 구간의 secant gain이지 특정 Q-point의 AC gain이 아니다.

4.2 AC analysis

V2의 AC amplitude가 1 V이고 V3의 AC=0이라면, 올바르게 VOUT을 export했을 때 |VOUT|=|VOUT/VIN1|이 된다. LTspice에서 가장 안전한 표현은 dB(V(v_out)/V(v_in1))이다.

4.3 소신호 근사식

VIN1≈VIN2이고 ID1≈ID2≈I1/2인 균형점 근처에서는 M4가 독립 current-source load로 동작하므로 single-ended differential gain을 대략 A_v,d≈+(gm/2)(ro2∥ro4)로 볼 수 있다. VIN1이 증가하면 VOUT가 증가하므로 VIN1→VOUT 경로의 부호는 +다.

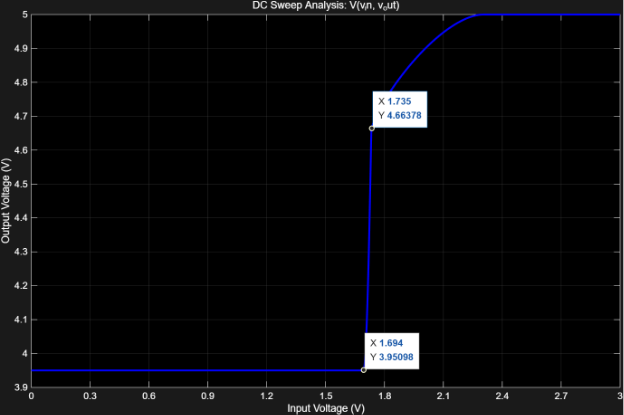

5. DC Sweep 그래프: 두 번 꺾이는 이유

5.1 첫 번째 꺾임: VIN1≈1.694 V

M1이 OFF인 동안 M2가 100 µA를 담당한다. VOUT≈3.95098 V에서 NMOS Level-1 식을 풀면 공통 source 전압은 약 0.99273 V다. M1 turn-on 조건 VGS1≈VTH=0.7 V를 적용하면 VIN1≈0.99273+0.7=1.69273 V다.

즉 첫 번째 꺾임은 M1이 threshold를 넘으면서 tail current를 처음 가져가기 시작하는 물리적 turn-on 지점이다.

5.2 1.694~1.735 V가 매우 가파른 이유

M1이 µA보다도 작은 전류부터 가져가기 시작하면 M2 전류는 100 µA에서 감소한다. M4는 I2/M3로 정한 bias에 의해 여전히 거의 100 µA를 공급하려고 하므로, VOUT가 크게 변해 M4의 drain current가 M2 전류와 다시 같아지는 지점을 찾아야 한다. λ=0.02 V⁻¹로 출력저항이 크기 때문에 아주 작은 전류 차이가 큰 전압 변화로 바뀐다.

VIN1이 41 mV 증가하는 동안 M1 전류는 약 1.55 µA만 증가했는데 VOUT는 약 0.713 V 증가한다. 이것이 그래프가 거의 수직처럼 보이는 이유다.

5.3 두 번째 꺾임: VOUT≈4.65 V

M4의 VSG≈1.04990 V이므로 overdrive VOV4≈0.34990 V다. PMOS 포화조건 VSD4≥VOV4에서 경계 출력은 VOUT≈5−0.34990=4.65010 V이다.

이 지점 이후 M4는 VOUT가 VDD에 가까워질수록 VSD가 작아져 공급전류가 감소한다. 그래서 출력은 더 이상 수직에 가깝게 오르지 않고 완만하게 5 V로 수렴한다.

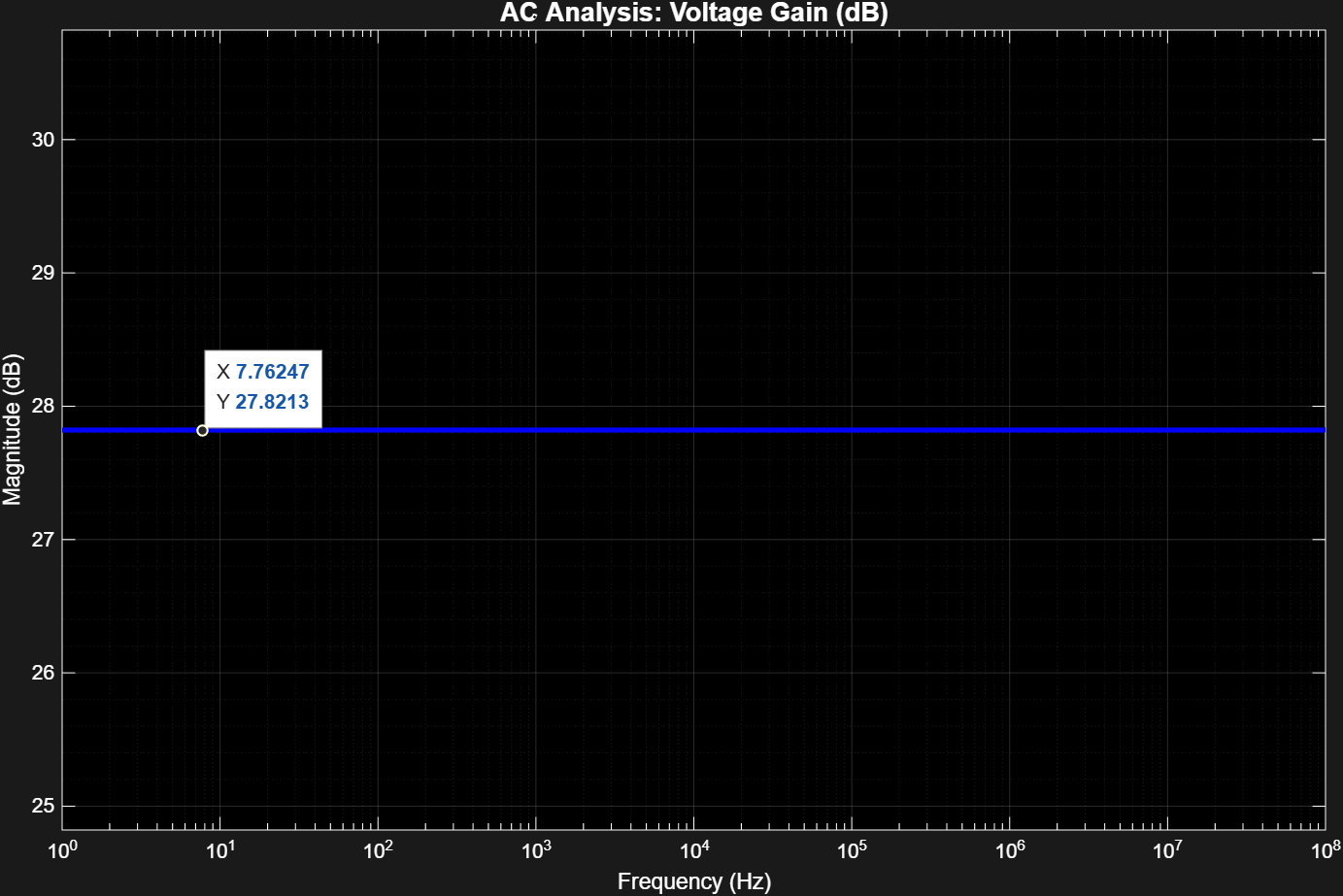

6. AC 그래프 분석

7. MATLAB DC 코드 분석

업로드된 DC MATLAB 코드

현재 코드는 그래프 재현용이다. local gain과 knee를 자동 계산하지 않으므로 gradient를 추가하면 교육용 분석의 수준을 높일 수 있다.

8. MATLAB AC 코드 분석

업로드된 AC MATLAB 코드

<<  수의 그래프 상에서 두 점을 연결하는 호의 길이를 계산하는 공식  >>

1.조건

 1) 함수 y=f(x)가 구간 [a,b]에서 연속

 2) 도함수 f′(x)가 구간에서 연속

2.예제

위 함수의 호 길이를 계산하기 위해 아래의 순서대로 계산합니다.

1) f'(x) = 2x

2) 공식에 대입합니다.

3) u = 1 + 4x^2   ,  x = 1 일 때, u = 5

                              x =  0 일 때, u = 1

                              du = 8

4) 따라서

5) 루트 계산

6) 적분 계산

7) 결과는 ' 0.8483616572 ' 가 됩니다.

1. 정의

 1) Midpoint Rule (중점 규칙):

주어진 구간을 여러 개의 작은 구간으로 나누고,

각 작은 구간의 중점에서 함수 값을 계산하여 이를 이용하여 적분 값을 근사화하는 수치적 적분 방법

  공식

2) Trapezoidal Rule (사다리꼴 규칙):

구간을 여러 개의 작은 사다리꼴로 나누고,

각 사다리꼴의 면적을 합하여 적분 값을 근사화하는 수치적 적분 방법

 공식

3) Simpson's Rule (심슨의 규칙):

주어진 구간을 여러 개의 작은 구간으로 나누고,

각 작은 구간에 대해 2차 다항식을 사용하여 적분 값을 근사화하는 수치적 적분 방법

 공식

2. 차이점

 1) 기본 형태:

• Midpoint Rule: 각 작은 구간에서 중점의 함수 값으로 근사화.
• Trapezoidal Rule: 각 작은 구간에서 사다리꼴의 면적으로 근사화.
• Simpson's Rule: 각 작은 구간에서 2차 다항식으로 근사화.

2) 오차 정확도:

• Midpoint Rule과 Trapezoidal Rule은 주로 선형 함수에 사용되며 근사치의 정확도가 떨어질 수 있음.
• Simpson's Rule은 2차 다항식의 근사를 사용하므로 일반적으로 더 높은 정확도를 제공함.

3) 적용 가능성:

• Midpoint Rule과 Trapezoidal Rule은 일반적인 수치적 적분에 자주 사용.
• Simpson's Rule은 더 정확한 근사가 필요한 경우에 사용되며, 특히 함수가 2차 다항식에 가까운 경우에 효과적.

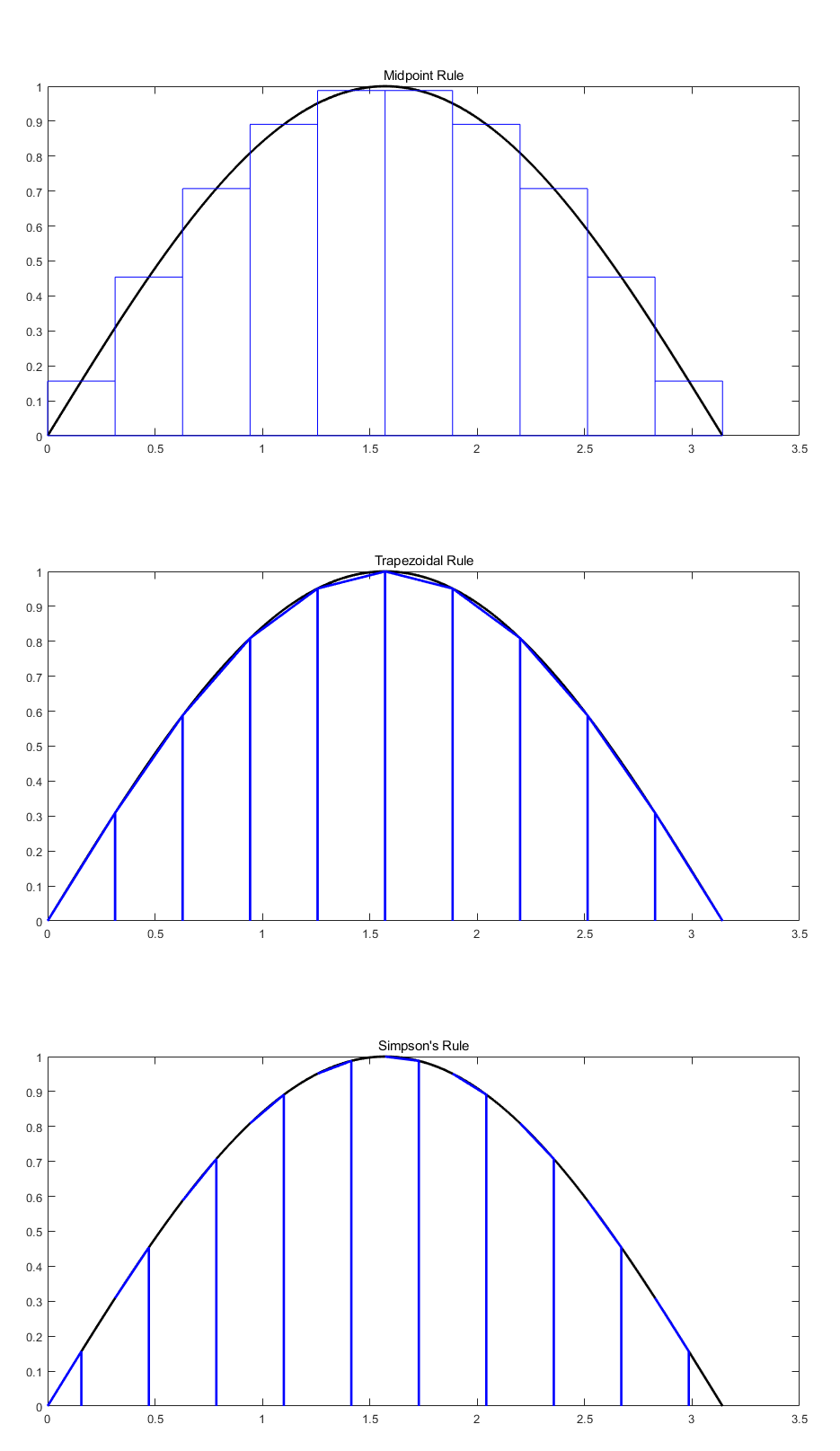

3. 그래프

그림을 통해 보다 이해를 쉽게 할 수 있습니다.

위의 그래프의 matlab 코드는 아래와 같습니다.

clc
close all
clear
% 함수 정의
fun = @(x) sin(x); % 여기에 적절한 함수를 입력하세요.

% 구간 및 분할 수 정의
a = 0; % 시작점
b = pi; % 끝점
n = 10; % 분할 수

% x 값 및 함수 값 계산
x_values = linspace(a, b, 1000);
y_values = fun(x_values);

% Midpoint Rule 그래프 그리기
figure;
subplot(3, 1, 1);
plot(x_values, y_values, 'k', 'LineWidth', 2);
hold on;

midpoint_x = zeros(1, n);
midpoint_y = zeros(1, n);

for i = 1:n
    x_mid = (a + (i - 0.5) * (b - a) / n);
    y_mid = fun(x_mid);

    midpoint_x(i) = x_mid;
    midpoint_y(i) = y_mid;

    rectangle('Position', [x_mid - (b - a) / (2 * n), 0, (b - a) / n, y_mid], 'EdgeColor', 'b', 'FaceColor', 'none');
	rectangle('Position', [x_mid - (b - a) / (2 * n), 0, (b - a) / n, y_mid], 'EdgeColor', 'b', 'FaceColor', 'none');
end

title('Midpoint Rule');
hold off;

% Trapezoidal Rule 그래프 그리기
subplot(3, 1, 2);
plot(x_values, y_values, 'k', 'LineWidth', 2);
hold on;

trapezoidal_x = zeros(1, n+1);
trapezoidal_y = zeros(1, n+1);

for i = 1:n+1
    x_trap = a + (i - 1) * (b - a) / n;
    y_trap = fun(x_trap);

    trapezoidal_x(i) = x_trap;
    trapezoidal_y(i) = y_trap;

    if i > 1
        plot([trapezoidal_x(i-1), trapezoidal_x(i)], [trapezoidal_y(i-1), trapezoidal_y(i)], 'b', 'LineWidth', 2);
        plot([x_trap, x_trap], [0, y_trap], 'b', 'LineWidth', 2);

    end
end

title('Trapezoidal Rule');
hold off;

% Simpson's Rule 그래프 그리기
subplot(3, 1, 3);
plot(x_values, y_values, 'k', 'LineWidth', 2);
hold on;

simpson_x = zeros(1, 2*n+1);
simpson_y = zeros(1, 2*n+1);

for i = 1:2:2*n+1
    x_simp = a + (i - 1) * (b - a) / (2 * n);
    y_simp = fun(x_simp);

    simpson_x(i) = x_simp;
    simpson_y(i) = y_simp;

    if i < 2*n+1
        x_simp_mid = a + i * (b - a) / (2 * n);
        y_simp_mid = fun(x_simp_mid);

        simpson_x(i+1) = x_simp_mid;
        simpson_y(i+1) = y_simp_mid;

        simpson_x(i+2) = x_simp_mid;
        simpson_y(i+2) = 0;

        plot([x_simp, x_simp_mid, x_simp_mid], [y_simp, y_simp_mid, 0], 'b', 'LineWidth', 2);
    end
end

title("Simpson's Rule");
hold off;

<<  곱셈 형태의 함수를 적분하는 데 사용되는 기법 중 하나   >>

위 공식에서 아래와 같이 파생할 수 있습니다,

1.조건

 1) u = f(x)

 2) v = g(x)

 3) du = f'(x)

 4) dv = g'(x)

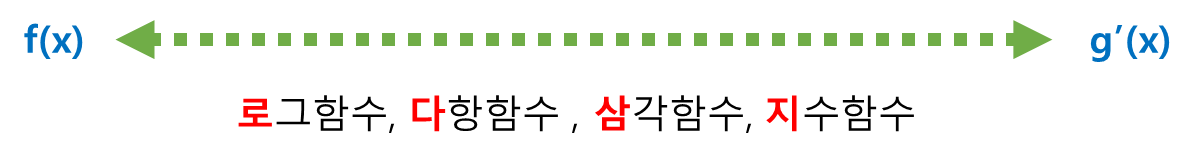

※ 이때, 식의 f(x) 와 g(x) 는 로그함수, 다항함수, 삼각함수, 지수함수 순으로 순서를 정합니다.

2.예제

 1) 위 '함수 순서' 에 따라 f(x) 와 g'(x)를 선택합니다.

  f(x) = x  ( 다항 함수 )

  g'(x) = e^x  ( 지수함수 )

 2) 우선 필요한 변수의 값을 차례대로 적습니다.

•  f(x) = x
•  f'(x) = 1
•  g(x) =  e^x
•  g'(x) = e^x

 3)  그 후 파생공식에 변수 값을 넣어 적분을 수행합니다.

4) 적분을 수행한 결과를 정리합니다.

위와 같이 부분적분에 로다삼지 순서에 따라 함수의 순설를 정하고, 적분하는 예를 풀어보는 시간이었습니다.

<<  주어진 함수의 근사값을 찾는 수치 해석적인 방법  >>

1. 조건

1) x_(n+1)​은 다음 반복에서의 근사 해

2) x_n​은 현재 반복에서의 근사 해,

3) f(x_n​)은 함수의 값

4)) f′(x_n​)은 함수의 미분 값입니다.

※ 즉, 위 공식은 f(x) = 0 을 찾는 공식입니다.

2. 주의할 점

1) 미분 가능성 및 연속성:  함수가 미분 가능하고 연속적이어야 합니다.

                                           또한, 미분이 0이 되는 지점에서는 수렴이 느려지거나 수렴하지 않을 수 있습니다.

2) 초기 추정값의 선택: 초기 추정값에 따라 수렴 여부가 달라질 수 있습니다.

                                      부적절한 초기 추정값은 수렴을 방해하거나, 다른 해로 수렴하게 할 수 있습니다.

3) 계산 오류와 수렴 문제: 수학적으로 수렴이 보장되지 않는 경우가 있습니다.

                                          특히, 특정 조건에서는 발산할 수 있거나, 수렴이 매우 느릴 수 있습니다.

4) 함수의 복잡성: 함수가 복잡하거나 다수의 근을 가지고 있을 경우, 수렴하지 않을 수 있습니다.

5) 수렴 주변의 근방에서만 유효: 초기 추정값 주변에서만 수렴이 보장됩니다.

                                                      멀리 떨어진 해에서는 다른 방법을 사용해야 할 수 있습니다.

6) 미분 계산의 안정성: 미분이 0이 되는 지점이나 불연속성이 있는 지점에서 문제가 발생할 수 있습니다.

3. 예제

위 함수 일 때,

미분 공식은 : f'(x) = 2x  입니다.

이때, 초기 추정값을 x_0 = 3  으로 설정합니다.

1step

x_1 = 3 - ((3^2-4)) / (2*3) = 2.1667

x_2 = (2.1667 공식에 대입) = 2

x_3 = (2 공식에 대입 ) =2

따라서, x_2 , x_3 의 값이 2가 됨에 따라,  f(x) =0 이되는 x의 값이 2가 됨을 알 수 있습니다.

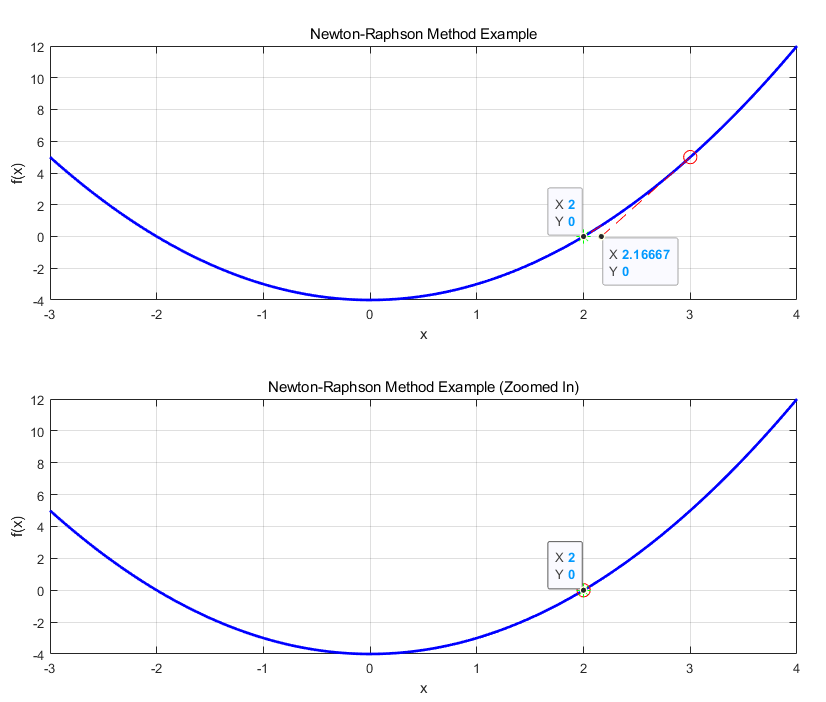

4. 그래프

다음과 같이 추정 값 '3' 으로 부터 근사값을 계속하여 f(x) = 0 을 알아가는 그래프를  확인 할 수 있습니다.

위 그래프에 대한 matlab 코드는 아래의 글을 통해 확인 가능합니다.

clc
close all
clear
% 주어진 함수 정의
f = @(x) x.^2 - 4;

% 함수의 미분 정의
df = @(x) 2 * x;

% 초기 추정값 설정
x0 = 3;

% 반복 횟수 설정
numIterations = 10;

% x 범위 설정
xRange = linspace(-3, 4, 100);

% 함수 및 뉴턴-랩슨 반복 결과를 그래프로 나타냄
figure;

% 주어진 함수의 그래프
subplot(2, 1, 1);
plot(xRange, f(xRange), 'b-', 'LineWidth', 2);
hold on;
grid on;

% 초기 추정값을 빨간색 원으로 표시
plot(x0, f(x0), 'ro', 'MarkerSize', 10);

% 뉴턴-랩슨 반복 수행
for i = 1:numIterations
    x1 = x0 - f(x0) / df(x0);

    % 그래프 상에서 반복된 추정값을 선으로 연결
    plot([x0, x1], [f(x0), 0], 'r--');

    % 다음 반복을 위해 추정값 갱신
    x0 = x1;
end

% 최종 결과값을 녹색 별표로 표시
plot(x1, f(x1), 'g*', 'MarkerSize', 10);

% 그래프 스타일 및 레이블 설정
xlabel('x');
ylabel('f(x)');
title('Newton-Raphson Method Example');
% legend('f(x)', 'Initial Guess', 'Iteration Steps', 'Final Result');

% 주어진 함수의 그래프 및 뉴턴-랩슨 결과의 확대된 그래프
subplot(2, 1, 2);
plot(xRange, f(xRange), 'b-', 'LineWidth', 2);
hold on;
grid on;

% 초기 추정값을 빨간색 원으로 표시
plot(x0, f(x0), 'ro', 'MarkerSize', 10);

% 뉴턴-랩슨 반복 수행 (확대된 그래프)
for i = 1:numIterations
    x1 = x0 - f(x0) / df(x0);

    % 그래프 상에서 반복된 추정값을 선으로 연결
    plot([x0, x1], [f(x0), 0], 'r--');

    % 다음 반복을 위해 추정값 갱신
    x0 = x1;
end

% 최종 결과값을 녹색 별표로 표시 (확대된 그래프)
plot(x1, f(x1), 'g*', 'MarkerSize', 10);

% 그래프 스타일 및 레이블 설정
xlabel('x');
ylabel('f(x)');
title('Newton-Raphson Method Example (Zoomed In)');
% legend('f(x)', 'Initial Guess', 'Iteration Steps', 'Final Result');

% 그래프 보여주기
hold off;
